🌍 Das 3D-Modell — erkunden und anschneiden

Das Modell zeigt den Untergrund des Kantons als geschlossene Körper je geologischer Einheit. Sie können hineinschauen, es aufschneiden, einzelne Schichten ausblenden und an jeder Stelle ein Bohrprofil abgreifen.

Bewegen — und wieder herausfinden

Maus	Touch (iPad)	Wirkung
ziehen	ein Finger	drehen
Mausrad	zwei Finger auf/zu	zoomen
rechte Taste ziehen	zwei Finger schieben	verschieben

Verzoomt? Der Knopf ⤢ rechts oben unter dem Kompass — oder die Taste 0 — holt das ganze Modell zurück ins Bild, ohne die Blickrichtung zu verlieren. Am Touchpad und auf dem iPad ist das der schnellste Weg zurück.

Schichten ein- und ausblenden

Im Bedienfeld links steht unter Geologische Einheiten die Legende mit Farbe, Name und Volumen. Ein Klick auf eine Zeile blendet die Einheit aus — so schauen Sie in tiefere Stockwerke, ohne zu schneiden. Alle und Keine setzen die Auswahl in einem Zug.

Schnittebene — der Blick ins Innere

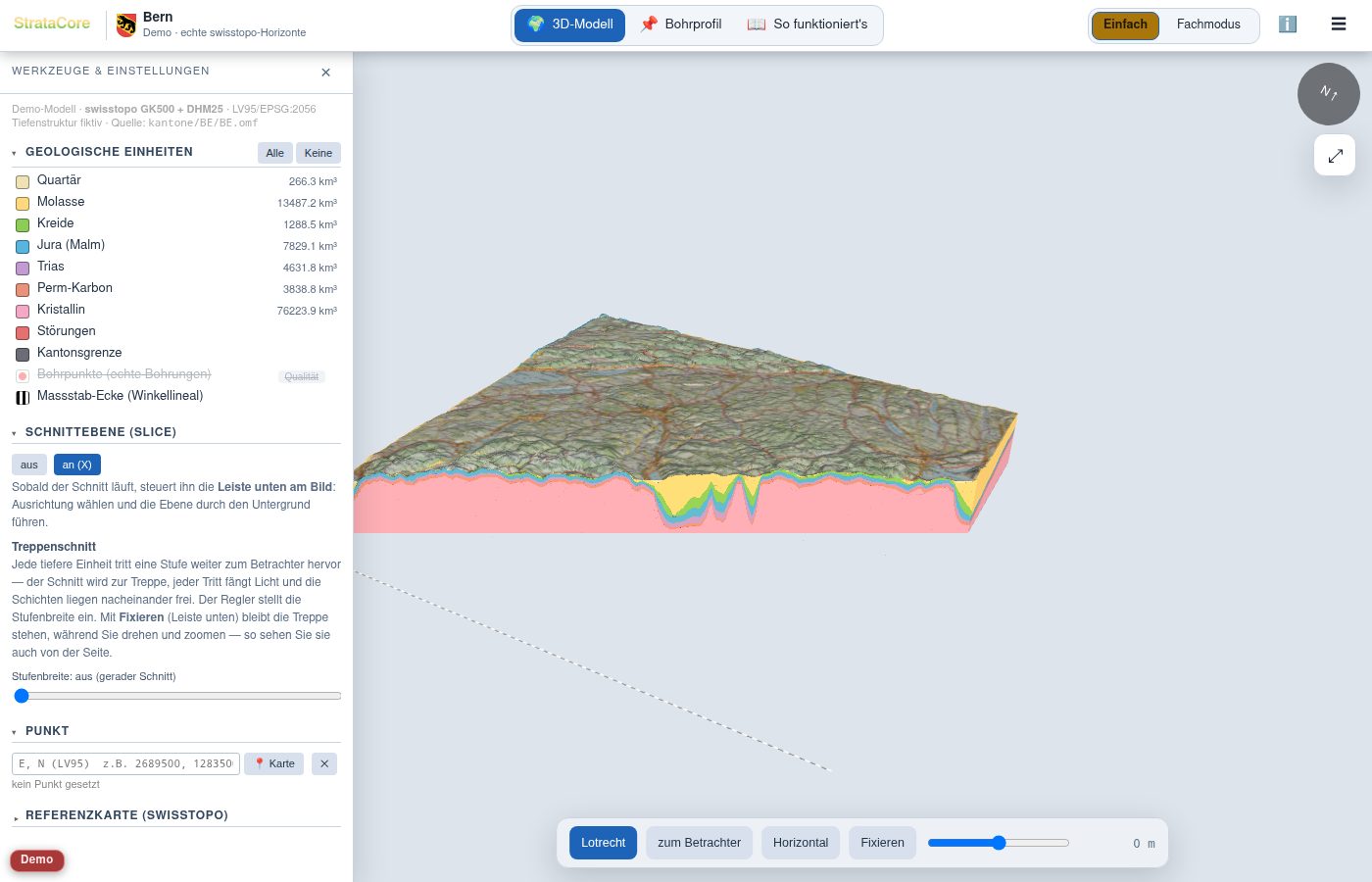

Aktiver Schnitt mit Leiste unten — Sobald der Schnitt läuft, erscheint unten die **Schnittleiste**: Ausrichtung wählen, mit dem Regler die Ebene durch den Untergrund führen. Die Schnittflächen sind in Einheitenfarbe geschlossen — kein hohler Körper.

X oder Schnittebene → an startet den Schnitt. Drei Ausrichtungen:

Ausrichtung	Verhalten
Lotrecht (Standard)	senkrechte Ebene, Richtung folgt dem Blick — der klassische geologische Schnitt
zum Betrachter	Ebene steht senkrecht zur Blickachse und kippt mit der Kamera
Horizontal	waagrechte Ebene auf einer Kote — eine geologische Karte in der gewünschten Tiefe

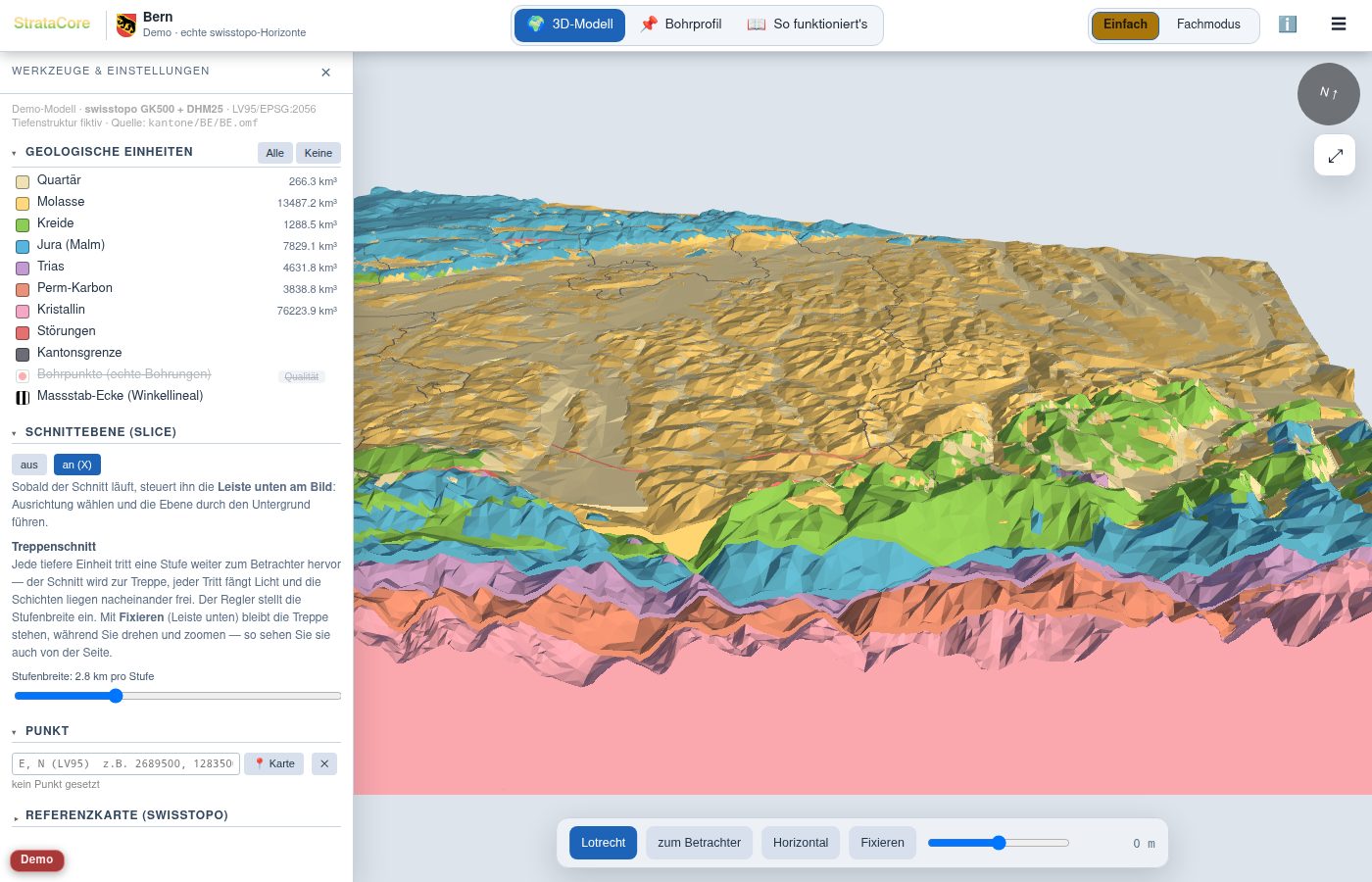

Treppenschnitt — jede Schicht einzeln

Der Regler sitzt im Bedienfeld unter Schnittebene und schaltet den Schnitt bei Bedarf selbst ein. Die Stufenbreite passt sich der Kantonsgrösse an; ganz links steht der gewöhnliche gerade Schnitt.

Fixieren — die Treppe von der Seite ansehen

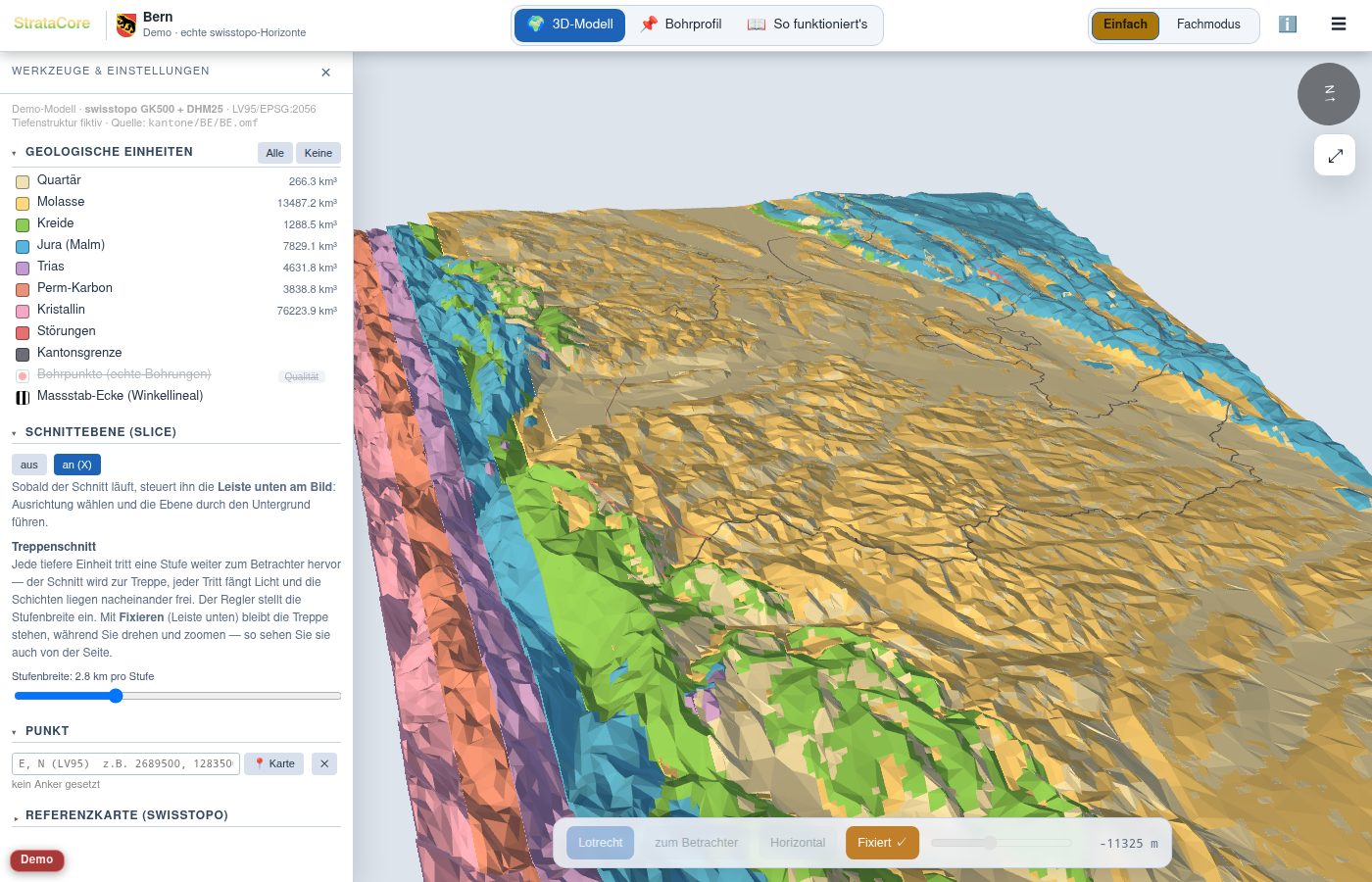

Fixierter Treppenschnitt von der Seite — Mit **Fixieren** (Leiste unten, Taste `L`) bleibt die Ebene im Raum stehen. Drehen und Zoomen bewegen dann nur noch die Kamera — so betrachten Sie den Schnitt auch schräg oder von der Seite.

Ohne Fixieren dreht sich die lotrechte Ebene mit dem Blick mit; das ist beim Suchen praktisch, beim Betrachten hinderlich. Ein zweiter Klick auf Fixiert ✓ löst sie wieder.

Punkt setzen — und ins Bohrprofil wechseln

Im Abschnitt Punkt Koordinaten eintippen (E, N in LV95) oder 📍 Karte öffnen und klicken. Der Punkt erscheint als Lot im Modell; F hält den Schnitt durch diesen Punkt fest, P öffnet ihn im Bohrprofil-Werkzeug.

Karte, Gelände und Überhöhung

Unter Referenzkarte legen Sie Landeskarte oder Luftbild auf die Geländeoberfläche oder auf eine frei wählbare Höhe. Die Überhöhung startet passend zum Relief (Flachland stärker, Bergkantone schwächer) und ist im Fachmodus frei einstellbar — bei 1× stimmen die Proportionen, darüber werden dünne Schichten lesbar.

Fachmodus: was zusätzlich erscheint

Werkzeug	wofür
Isopachen	Mächtigkeitskarte einer Einheit — wo wird sie dick, wo keilt sie aus
Beleuchtung	Sonnenstand und Intensität für plastischere Schnittflächen
Bookmarks `B`	Ansicht merken und später wieder aufrufen
Winkellineal / Massstab	Strecken und Winkel im Modell abgreifen
Statistik	Volumen je Einheit, Dreieckszahlen, Modellgrenzen

⌨ Tastatur

Taste	Aktion
`X`	Schnitt an/aus
`L`	Schnitt im Raum fixieren
`F`	Schnitt durch den gesetzten Punkt fixieren
`0`	Gesamtansicht — ganzes Modell ins Bild
`R` / `⇧R`	an Modellseite ausrichten (nochmals für weitere 90°)
`P`	gesetzten Punkt im Bohrprofil öffnen
`B`	Bookmark speichern

Alle Resultate sind aus dem Modell interpoliert — Demonstrationsdaten, keine Planungsgrundlage.
