📌 Das Bohrprofil — vom Punkt zum PDF

Das Werkzeug schneidet an einer beliebigen Koordinate eine virtuelle Bohrung aus dem Modell und stellt sie so dar, wie ein Bohrprofil aussieht: Schichtsäule mit Signaturen, Tiefenangaben, Querschnitt entlang einer Achse — als PDF, PNG oder CSV.

Punkt wählen

Drei Wege führen zum selben Ziel:

Karte — in die Karte klicken; das Fadenkreuz zeigt die Lage, ein zweiter Klick oder Enter bestätigt.
Koordinaten — E, N in LV95 eintippen (z. B. 2683000, 1247000), dann Profil erstellen.
Ortssuche auf der Startseite — Adresse, PLZ oder Ortschaft eingeben; das Bohrprofil öffnet sich direkt an dieser Stelle.

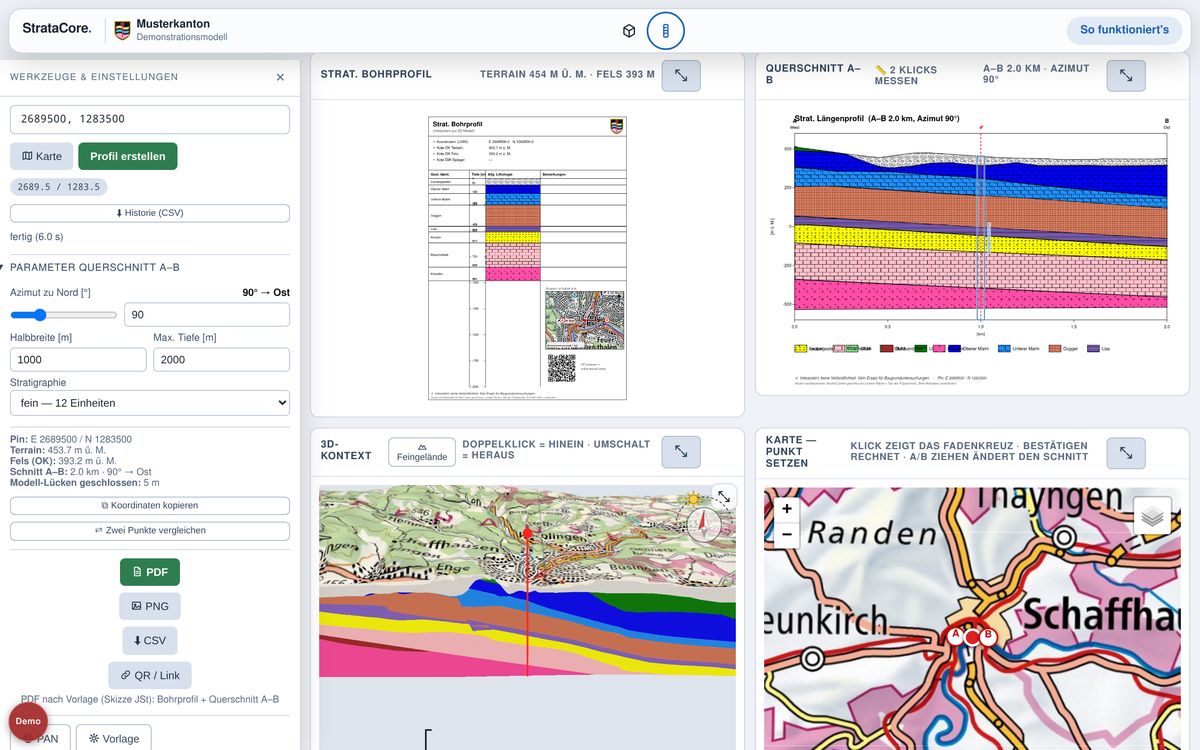

Fertiges Bohrprofil nach Eingabe einer Koordinate — Koordinate eingetippt, **Profil erstellen** gedrückt — das fertige Resultat: Schichtsäule, Querschnitt, 3D-Kontext und Karte. Demonstrationsdaten.

Vier Ansichten im Blick

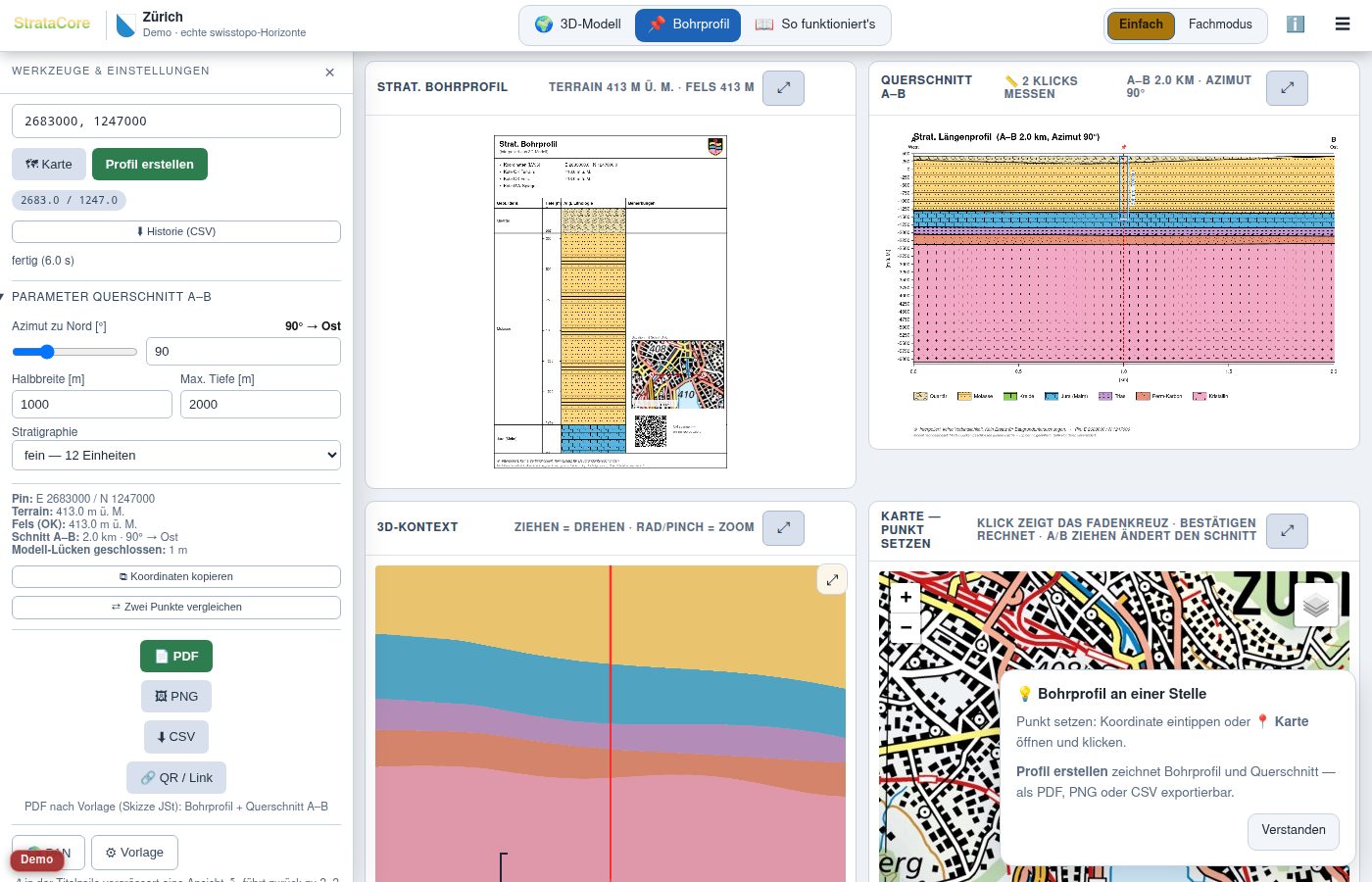

Bohrprofil mit vier Ansichten — Oben links das **Bohrprofil**, oben rechts der **Querschnitt A–B**, unten links der **3D-Kontext**, unten rechts die **Karte**. Der Pfeil ↗ in jeder Titelzeile vergrössert eine Ansicht, ↙ führt zurück zum Vierer-Raster.

Im 3D-Kontext drehen Sie mit einem Finger oder der Maus; der Knopf ⤢ rechts oben in der Kachel setzt den Ausschnitt zurück, wenn Sie sich verzoomt haben.

Parameter — was sie bewirken

Feld	Bedeutung
Azimut	Richtung des Querschnitts A–B, 0° = Nord, 90° = Ost
Halbbreite	halbe Länge des Querschnitts; 1000 m ergibt eine 2 km lange Strecke
Max. Tiefe	Tiefe der Säule unter Terrain — Standard 2000 m, damit die tiefen Einheiten mit im Bild sind; bis 3000 m möglich
Stratigrafie	fein zeigt alle Einheiten, grob fasst sie zu Gruppen zusammen — für Übersichtspläne

Jede Änderung rechnet sofort neu; die Adresszeile führt die Parameter mit, ein Neuladen stellt also genau dasselbe Resultat wieder her.

Werte ablesen statt schätzen

Unter der Parameterliste stehen die abgeleiteten Werte: Terrain (Geländekote), Fels (OK) — die Oberkante des Festgesteins —, die Lage des Schnitts und geschlossene Modell-Lücken. Im Profil selbst können Sie mit dem Zeiger Tiefen abgreifen; zwei Klicks im Querschnitt messen eine Strecke.

Exportieren

Format	Inhalt
PDF	Blatt nach Vorlage: Bohrprofil, Querschnitt, Kartenausschnitt, Rechtshinweis, QR-Code
PNG	dasselbe Blatt als Bild — für Präsentationen
CSV	die Schichtgrenzen als Tabelle zum Weiterrechnen

QR-Code — das Blatt bleibt lebendig

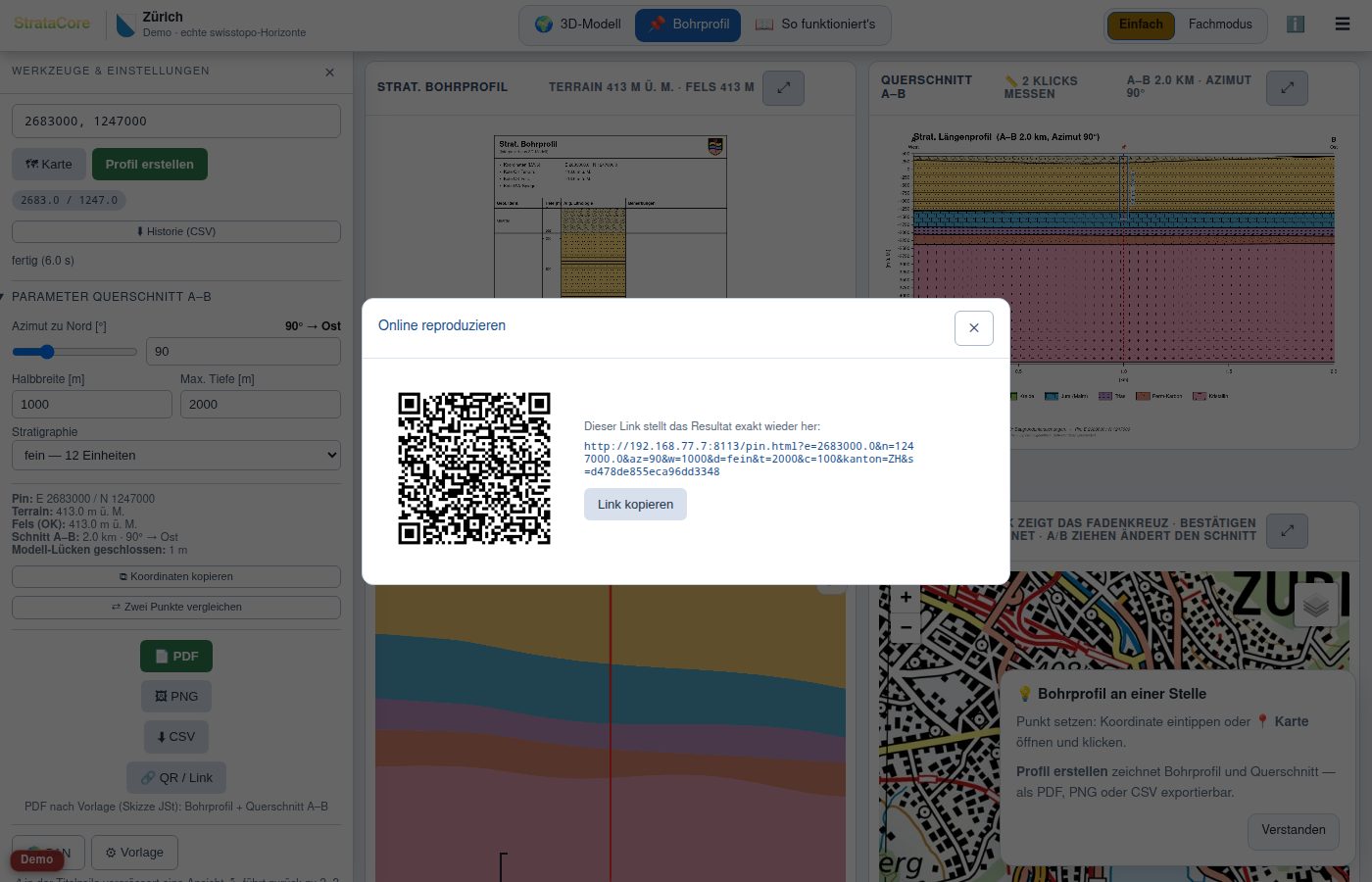

QR-Dialog mit signiertem Archiv-Link — Der QR-Code auf jedem Blatt führt zurück zu genau diesem Profil — **ohne Anmeldung**. Damit bleibt ein ausgedrucktes oder abgelegtes Profil auch Jahre später nachvollziehbar.

Wer den Code scannt, sieht dieselbe Berechnung und kann sie erneut exportieren. Punkt und Parameter sind dort gesperrt; wer selbst weiterarbeiten will, meldet sich mit einem Klick an. Der Link ist signiert — verändert man die Parameter in der Adresszeile, verlangt die Seite wieder die Anmeldung.

Zwei Punkte vergleichen

⇄ Zwei Punkte vergleichen stellt die Säulen zweier Standorte nebeneinander — praktisch, um Mächtigkeitsänderungen oder einen Störungsversatz zwischen zwei Baustellen zu zeigen.

⌨ Tastatur

Taste	Aktion
`Enter` / `G`	Profil erstellen bzw. Fadenkreuz bestätigen
`Esc`	Fadenkreuz oder Messung verwerfen
`K`	Karte vergrössern
`O`	Vorlage & weitere Optionen

Die Säule ist aus dem Modell interpoliert, keine reale Bohrung — Demonstrationsdaten, keine Planungsgrundlage und kein Ersatz für Baugrunduntersuchungen.
